Type sheet for industrial truck acc. to VDI 2198

Distinguishing mark

1.2

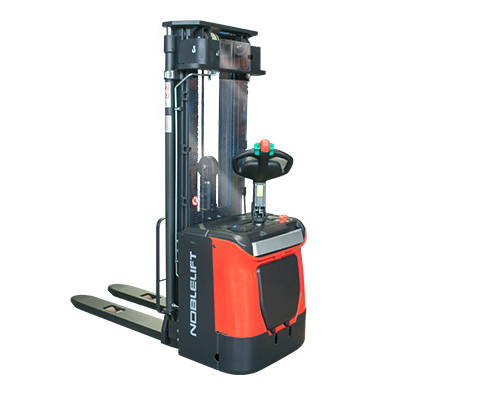

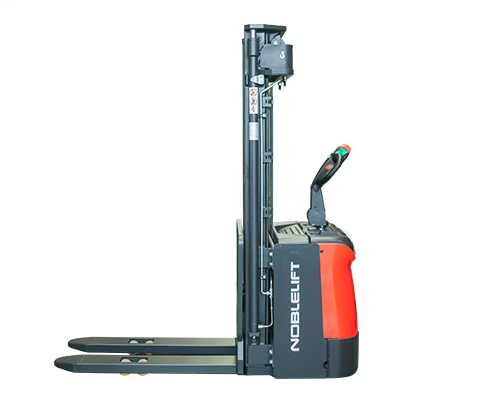

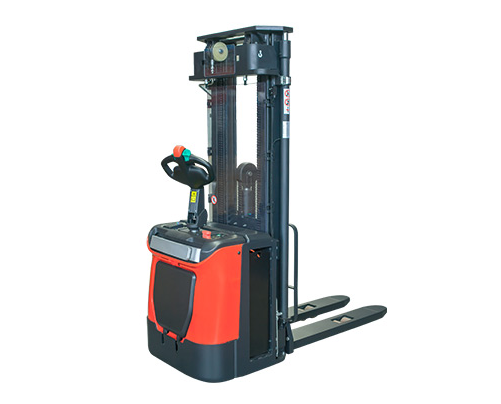

Manufacturer`s type designation

PS 12N(3600)

PS 16N(5500)

PS 20N(4600)

1.3

Power (battery ,diesel, petrol, gas, manual)

Battery

1.4

Operator type

Pedestrian

1.5

Load Capacity / rated load

Q(t)

1.2

1.6

2

1.6

Load centre distance

C(mm)

600

1.8

Load distance ,centre of drive axle to fork

x(mm)

647

1.9

Wheelbase

y(mm)

1167

1215

1327

Weight

2.1

Service weight

Kg

1080

1380

1620

2.2

Axle loading, laden front/rear

Kg

860/1420

1040/1940

1210/2410

2.3

Axle loading, unladen front/rear

Kg

780/320

940 /440

1090/540

Tires, chassis

3.1

Tires

Polyurethane (PU)

3.2

Tire size, front

ÆxW (mm)

Æ230×70

3.3

Tire size, rear

ÆxW (mm)

Æ85×75

3.4

Additional wheels(dimensions)

ÆxW (mm)

Æ150x54

3.5

Wheels, number front/rear(x=driven wheels)

1x+1/4

3.6

Track, front

b10(mm)

510

3.7

Track, rear

b11(mm)

390/505

Dimensions

4.2

Lowered mast height

h1(mm)

2308

2410

2228

4.3

Free Lift height

h2(mm)

1760

1820

1520

4.4

Lift height(up to)

h3(mm)

3530

5430

4530

4.5

Extended mast height

h4(mm)

4088

6110

5208

4.9

Height of tiller in drive position min./ max.

h14(mm)

950/1350

4.15

Height, lowered

h13(mm)

90

4.19

Overall length

l1(mm)

1855 1)

1896 1)

2025 1)

4.2

Length to face of forks

l2(mm)

705 1)

746 1)

875 1)

4.21

Overall width

b1(mm)

790

4.22

Fork dimensions

s/e/l(mm)

60/180/1150

4.25

Distance between fork-arms

b5(mm)

570/685

4.32

Ground clearance, centre of wheelbase

m2(mm)

28

28

23

4.33

Aisle width for pallets 1000X1200 crossways

Ast(mm)

2285 1)

2325 1)

2455 1)

4.34

Aisle width for pallets 800X1200 lengthways

Ast(mm)

2250 1)

2290 1)

2420 1)

4.35

Turning radius

Wa(mm)

1380 1)

1420 1)

1550 1)

Performance data

5.1

Travel speed, laden/ unladen

km/h

7.0/8.0

6.0/7.0

6.0/7.0

5.2

Lift speed, laden/ unladen

m/s

0.09/0.14

0.13/0.20

0.13/0.20

5.3

Lowering speed, laden/ unladen

m/s

0.25/0.20

0.28/0.23

0.28/0.23

5.8

Max. gradeability, laden/ unladen

%

6/12

6/12

6/10

5.1

Service brake

Electromagnetic

Electric- engine

6.1

Drive motor rating S2  60min

kw

1.4

1.4

1.4

6.2

Lift motor rating at S3  10%

kw

1.5

3.2

3.2

6.3

Battery acc. to DIN 43531/35/36  A, B, C, no

2VBS

3VBS

3PZS

6.4

Battery voltage, nominal capacity K5

V/Ah

24/180

24/270

24/350

6.5

Battery weight

kg

175

230

288

6.6

Energy consumption acc: to VDI cycle

kWh/h

0.95

1.59

1.7

Additional data

8.1

Type of drive control

AC- speed control

8.4

Sound level at driver`s ear acc. to EN 12053

dB(A)

<70

1）With compact platform: + 440 mm
